48485 Все верно, свои провода сделаю, прихожая, кухня. Я пытаюсь не выйти за пределы щитка на 12 модулей , поэтому думаю вводной оставить в подъезде, а в квартире его убрать. Вместо него в квартире поставить диф 16А. Есть смысл возвратиться и подумать над вариантом №1. http://forum-electrikov.ru/vi...

48485 Все верно, свои провода сделаю, прихожая, кухня. Я пытаюсь не выйти за пределы щитка на 12 модулей , поэтому думаю вводной оставить в подъезде, а в квартире его убрать. Вместо него в квартире поставить диф 16А. Есть смысл возвратиться и подумать над вариантом №1. http://forum-electrikov.ru/vi...

48488 В доме С\У 9 м.кв, нагревателем покрыто 3/4 площади, нагреватель и РТ фирмы ДЕВИ, длина 29м, пасп. мощность 490 Вт, ручка РТ на 2/3 вправо, таймер, включается за час до телодвижений, ни разу не видел синих пяток и носов. Не пытаюсь отговорить, пишу о том, что есть и 10 лет работает. Я понимаю...

ПАВ писал(а):Qr Bbpost Фигассе! Зачем аж 2 кВт? Омлет жарить прямо на полу? Тут 500 ватт в санузле, если на всю завернуть, танцевать заставляет. Или Землю греть, каркас дома, потолок соседям?

16 кв.м из расчетных 120-130 Вт/кв.м

48473 ... заказчик решает теплый пол сделать на 2 кВт. Как с минимальными изменениями его сюда добавить? А где он будет ... в ванной или коридоре? Мне кажется, подключать его надо не в ближайшей коробке, а тянуть "свои" провода ( 2,5 мм.кв. ) ... подключать к автомату на 16А. Все верно, с...

Т.е. до счётчика автомат 63А, после 32А. Вводной в квартире 40? Так я понимаю? Вводные автоматы на 63А и 40А - будут служить только как выключатели нагрузки, т.е. на их защитные функции не обращаем внимания. Можно вместо 40А_ного поставить 50А_ный из подъездного щитка ( установив вместо него на 32А...

Т.е. до счётчика автомат 63А, после 32А. Вводной в квартире 40? Так я понимаю? Вводные автоматы на 63А и 40А - будут служить только как выключатели нагрузки, т.е. на их защитные функции не обращаем внимания. Можно вместо 40А_ного поставить 50А_ный из подъездного щитка ( установив вместо него на 32А...

TOPMO3 писал(а):Qr Bbpost В случае перегруза, у Вас не автомат сработает, а провод соединяющий квартиру с подъездом "закоротит".
Осталось выяснить ... какое сечение применено от стояков до вводного и от вводного до выводного автомата (50А).

Так же 6мм

ПАВ писал(а):Qr Bbpost Как понимать это:...Медь. До счётчика 63А, после счётчика 50А, и в квартиру...(с)

Вопрос был, что в щитке на площадке. На площадке вводной автомат на 63А, потом счётчик, далее автомат на 50А и в квартиру, проводом ввг3х6.

48397 После счётчика автомат на 63А самый захудалый, с него ВВГ 3х6 в квартиру. И все. Допустимый, длительный ток, для такого сечения - 34А ( медь ) или 26А ( алюминий ) ... [ п.1.3.11. ПУЭ7. ] Доп_вопросы: Какой автомат перед счетчиком? Квартира не газифицированная? Общий автомат придется ставить ...

ТОЭ писал(а):Qr Bbpost

TOPMO3 писал(а):Qr Bbpost Пока могу предложить: Вариант 1 ... и ... Вариант 2 ... после ответов может чо изменится.

Я за второй вариант - по лучшей надежности (селективности)

И 12 модулей:)

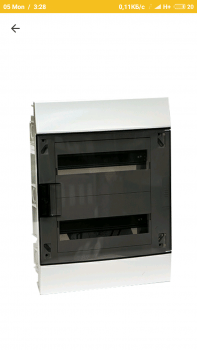

Возможно ли уместиться в бокс на 12 модулей? Он замечательно в нишу входит.

Дифы конечно в идеале подошли бы, места хорошо экономят

48356 Как раскидать группы по УЗО? Что изменить в схеме? Давайте "хором" попробуем ... сначала вопросы к Вам. Что у Вас в подъезде - после счетчика? В схеме указано 6 автоматов - вопрос задали по УЗО ... Вам принципиально нужно раздельно автоматы и УЗО ( т.е. будет большой щиток ) или доп...

Двушка в новостройке. Как раскидать группы по УЗО? Что изменить в схеме? Какие косяки? Выслушаю мнение, товарищи!

Благодарю.

Висит на дому, на улице. Земля просто прикручена к шкафу, который не заземлен.

TOPMO3 писал(а):Qr Bbpost

POMAH_TBEPb писал(а):Qr BbpostTN-C ...

Этого не может быть ... т.к. сами писали ...

POMAH_TBEPb писал(а):Заземление сам делаю, контур во дворе ...

POMAH_TBEPb писал(а):Qr Bbpost... могу щит на доме скинуть.

Вы имели в виду снять?

Возможно я ошибаюсь, но на данном этапе, пока нет контура во дворе, и отсутствие шины PE в ящике на дому, говорит о системе TN-C. А далее дело техники.
Да. Снять.

кви-45 писал(а):Qr Bbpost
POMAH_TBEPb, вам действительно надо сообщить какая у вас предполагается система заземления ТN-C или еще какая.

TN-C, могу щит на доме скинуть.

Уже вмонтирован
