ПАВ писал(а):Qr Bbpost К чему подключены два синих провода ?

Два синих провода подключены к центробежному выключателю, который стоит на задней крышке мотора

Нет там никаких токосъёмников, обычный ротор

ПАВ писал(а):Qr Bbpost Щит с кольцевыми токосъемниками и часть ротора, где размыкатель

простите, я не в теме, щит с кольцевыми токосъёмниками ???

ПАВ писал(а):Qr Bbpost К чему подключены два синих провода ?

Показал и что?

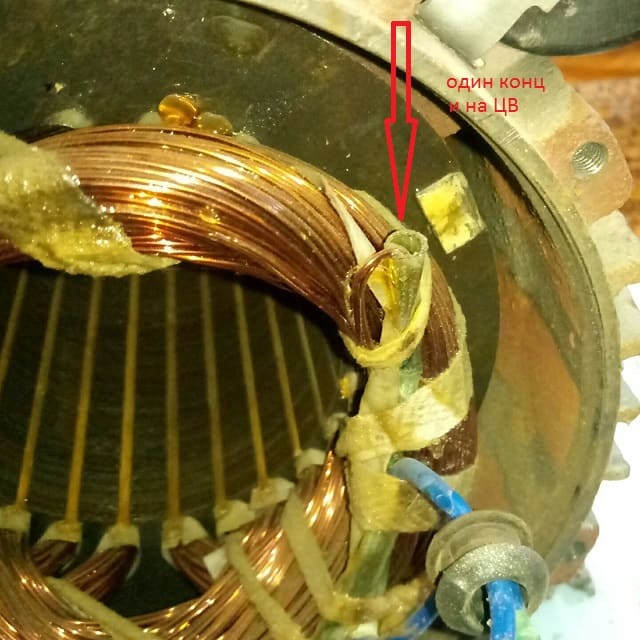

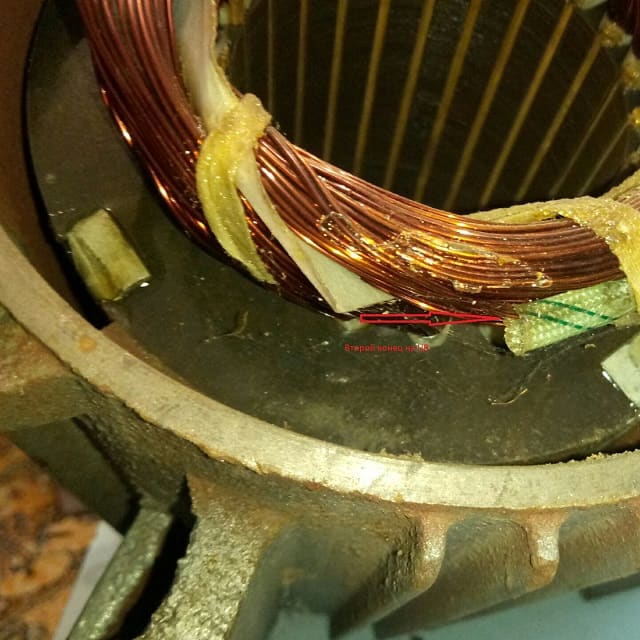

Эти концы выходят из пусковой обмотки

Из пусковой, Телефон своей жизнью живет...

Спасибо, схемы это хорошо, а вот практически как всё подключить не знаю, везде на схемах есть выход на ЦВ, а у меня на ЦВ выходит два провода из пустого обмотки и тут для меня тупик. Сбросил бы фотки, да не знаю как, подскажите

ПАВ писал(а):Qr Bbpost Как включить- покажу, не проблема

видать таки проблема... Уже сколько времени не могу добиться результата.

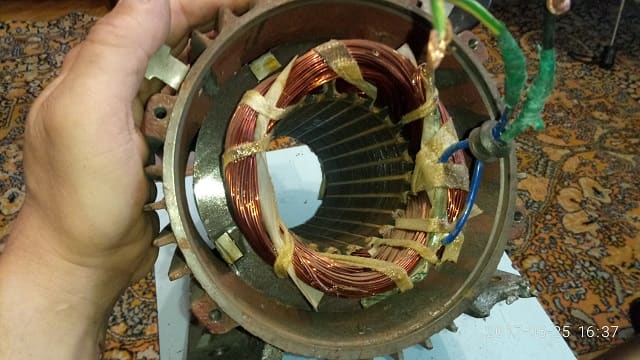

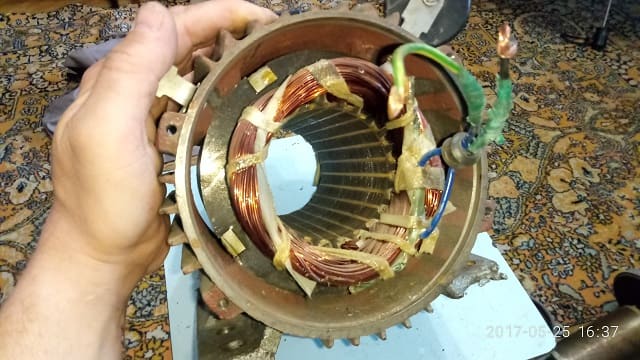

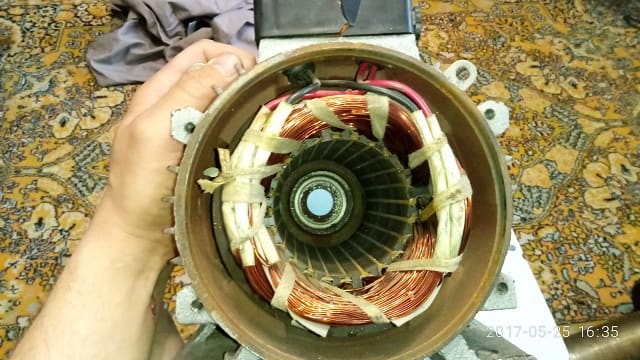

Как работает пусковая кнопка и центробежный выключатель я знаю, но есть проблема, разобрав мотор, мы видим две обмотки, рабочую и пусковую (вроде как) , из рабочей выходит два конца (красные) и из пусковой два(чёрные), эти концы выходят на клемную колодку, а в задней части мотора, из пусковой обмотк...

Спасибо, видел стастейку, не совсем понятно, у меня центробежный выключатель разрывает пусковую обмотку, если это полноценная пусковая обмотка конечно.

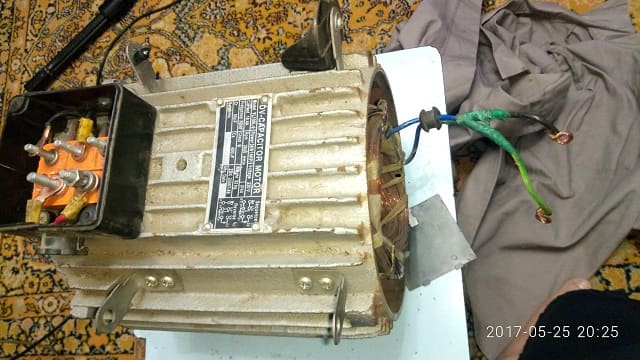

Здравствуйте, не могу разобраться, попался мне двигатель YL100L-2, 3kW, 2840 оборотов, с центробежным отключением конденсатора, из него выходит 2 красных (U1,U2) и 2 чёрных (V1, V2) провода, конденсаторы 50 и 400 mF. Электрик, который работает на крупном предприятии и обслуживает большое количество ...
