9121 Сначала все нагрузки квартиры. Какой смысл? если на вводе 4мм2? Ну проложим дальше 6мм2 для "сверхпотребителей" и что? сгорит кабель на вводе от стояка. А почему нельзя в квартире заложить с запасом сечения? Ведь не каждый день проводку меняешь. Ограничивают автоматы, а не сечение ни...

ант@нио,
нарисуйте в цифре, куча программ есть, да хоть в пэинте, в чем угодно. неудобно же на бумаге перерисовывать всю схему из-за любой правки, замучаетесь. могу вам прислать свою схему в Visio формате

8821 Это конечная схема,утвержденная нашими Гуру электромонтажа? :blush: Нет, конечно! У здешних Гуру мнения порой разнятся=). Я же попытался учесть многие советы Rokoal, elalex, tupos, Кактус (см. стр. 1-8), но схему делал как я ее вижу. Думаю, что она не может претендовать на звание типовой и рек...

mastervictor ищите на 8 странице этой темы 4235 Касательно выбора оборудования, если это еще кому-то интересно. Групповые ДА приобретены все-таки ИЕК серии АВДТ32 с отключающей способностью 6кА и типом срабатывания А, электронные. Надеюсь, с нулевым проводником не случится ничего ближайшие годы, но...

8660 Как-нибудь соберусь и выложу сюда фото, Конечный результат схемы кинь! 8660 ИЕК. так вот, один ДА уже сломался. ИЕК не защищаю,но то же самое могу сказать и про Легранд с Мюллером! У Легранда есть серия дешевая и низкокачественная, вроде даже производится в РФ. А есть серия очень высокого каче...

pimb,
я в итоге только на нескольких ответственных участках (ввод, диф.устройства в мокрых зонах и т.д.) ставил дорогие импортные ДА АББ, Хагер, Легранд с хорошими характеристиками, а в остальные группы простой дешевый ИЕК. компромис между качетвом и стоимостью.

8689 по конструктиву замечания/советы будут? ИЭК не вскрывал, мне достаточно внешних данных. Например, максимальная отключающая способность 4500А. У брендов - 6000А и выше. Не вводите людей в заблуждение. На всех рынках и магазинах все завалено АББ серии SH, у которых размыкающая способность 4.5кА,...

кстати, схему я свою реализовал. Как-нибудь соберусь и выложу сюда фото, поругаете меня =) и, кстати, помнится мне elalex и другие форумчане настоятельно не рекомендовали ИЕК. так вот, один ДА уже сломался. Который 16А\10мА\А. В розетке в ванной коротил провод из-за недобросовестного монтажа. ДА сра...

Кактус, A.Li, да, я рисовал в MS Visio. Стандартные стенсилы и обычные вставки картинок электройстройств.

Обязательно письменно.

Кактус писал(а):Вот и будут у НИХ проблемы в случае возгорания электропроводки.

Не хочется доводить до такого случая.

В УК мне ответили: "нам все равно, что вы делаете после счетчика". Мы в какой стране живем? Соседу по площадке поставили 100А АВ б\у на 10мм2 перед счетчиком! Он знать не знал, пока я (кстати, благодаря вашим ценным советам) ему пальцем не ткнул сначала на его ввод, а потом на статью Админ...

4268 Arg , сам лично не подскажу, но покурите вот эту тему http://forum-electrikov.ru/viewtopic.php?t=379 Спасибо, но там речь о доме. У меня же коробка в многоквартирном доме. Поэтому тип 1 не нужен, хочу лишь защитить приборы от остаточного грозового импульса, от наведенных импульсов. Счетчик, ес...

4235 по идее, он должен позже сработать если не сработает ДА ? Если АВДТ не сработает по причине поломки, то не факт, что сработает общее УЗО (мы говорим только о утечке) т.к. ток утечки может не достигнуть порогового значения тока уставки (50-100ma). Поэтому не забывайте проверять их 1 раз в кварт...

Подскажите, пожалуйста, в каком порядке правильно подключать?
а) АВ - счетчик - УЗИП - УЗО
или
б) АВ - УЗИП - счетчик - УЗО
УЗИП 2 класса 20кА(8\20).

Подскажите, пожалуйста, в каком порядке правильно подключать? а) АВ - счетчик - УЗИП - УЗО или б) АВ - УЗИП - счетчик - УЗО УЗИП 2 класса 20кА(8\20). ИЕК МОР20-2-С. Располагаться все это будет в подъездном щитке. От него, кстати, до квартирного щитка ровно 10 метров. И как лучше физически выполнить ...

Кактус писал(а):Qr Bbpost

Arg писал(а):Qr Bbpost ав+узо для каждой линии

Можете ещё ставить "групповые" УЗО т.е. 1 УЗО на несколько линий, главное требование номинал УЗО д.б. на ступень выше суммы номиналов АВ после него.

Да, схема на такой вариант тоже была, рассчитаю завтра стоимость всех вариантов решений

elalex писал(а):Qr Bbpost тоже кичился

а где я кичился?
проследуйте за Rumato, пожалуйста

4063 1.УЗИП (если будет) включать по т.н. V-схеме. где можно доступно почитать? а попозже попробую переписать спецификацию на брэнд читаем внимательно. как только по схеме вопросы утрясу, попытаюсь переложить на диффы или ав+узо для каждой линии АВВ, шнайдер, нагер. если денег хватит и будет в нали...

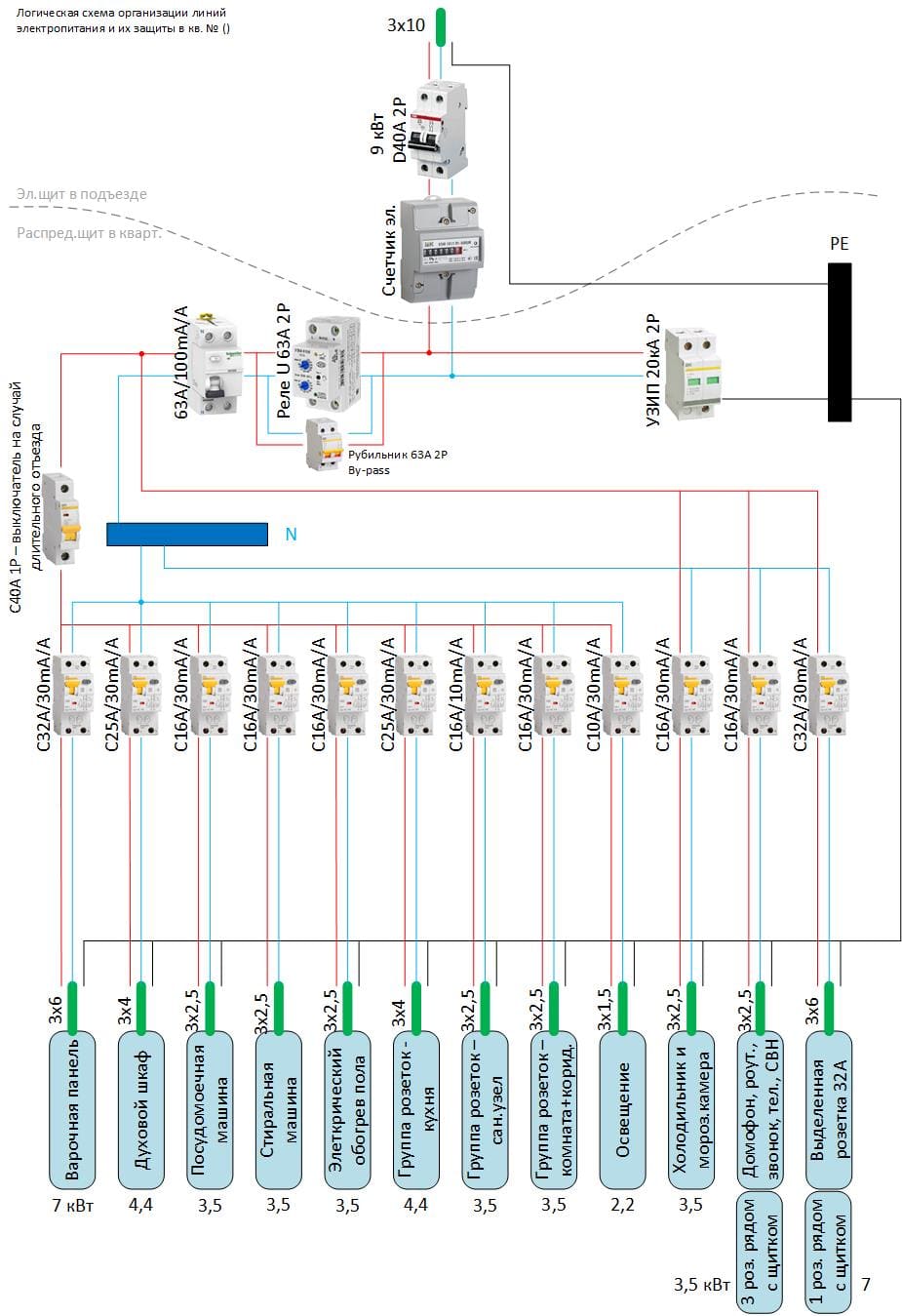

Уважаемые форумчане. Привожу окончательный вариант схемы. Байпас нарисовал, но еще подумаю, все же склоняюсь без него. В остальном сроде все нормально. Завтра начну реализовывать.

Rokoal писал(а):Qr BbpostРуки бы оторвать электрикам за такую работу.

Что поделать. Буду приглашать электрика из УК, чтобы навели порядок там, а заодно заменили АВ и убрали ДА.
