59699 Жду критики) Как приятно, когда руки ростут правильно :good: Последний на 16А подключать не стали? Благодарю) Первый раз собирал сам щиток, все просто и понятно, тяжеловато было с проводами из-за большого сечения. Взял 10 и 6 квадратов. Последний автомат подключать пока не стал, оставил как р...

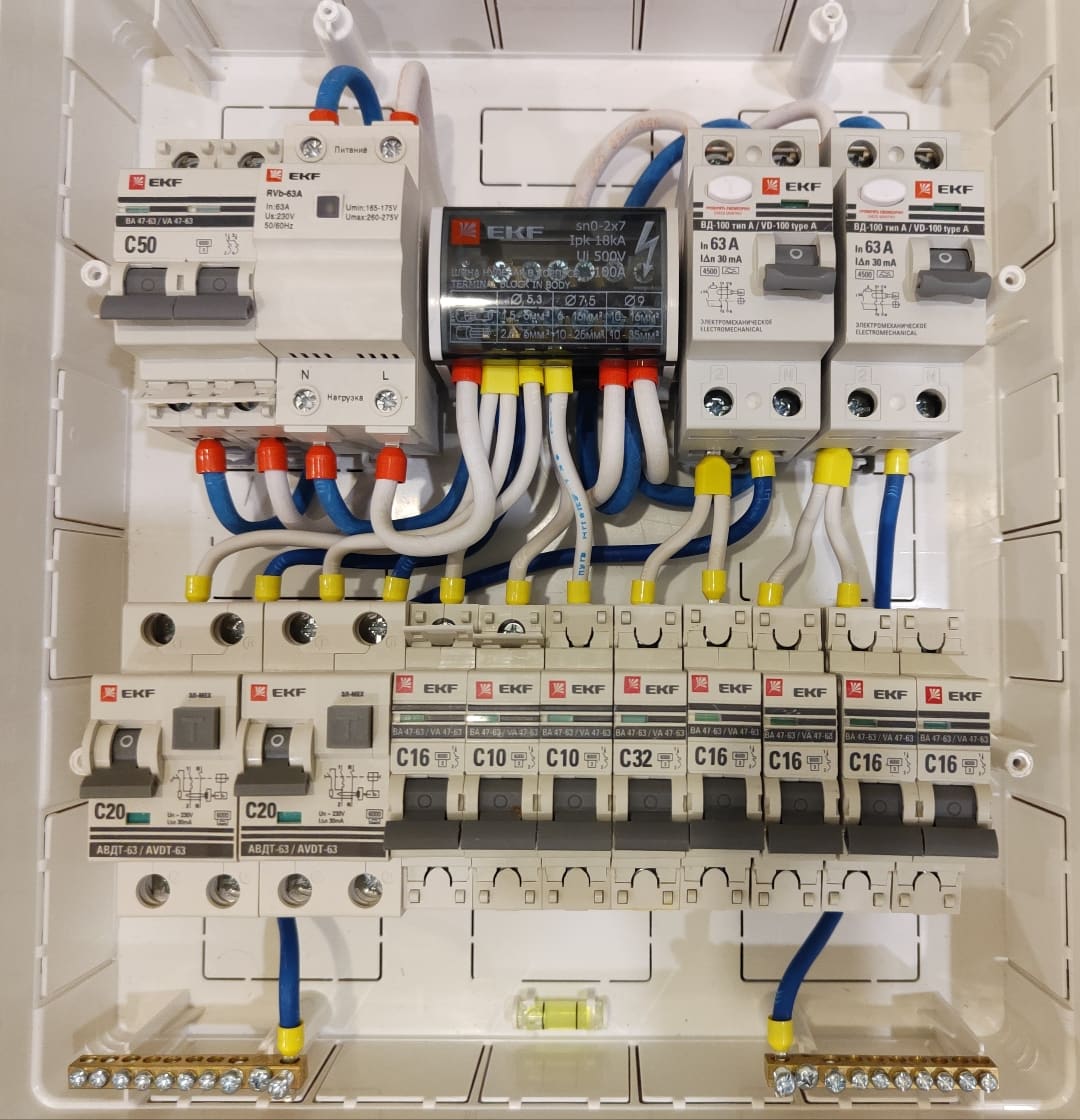

Собрал вроде. Жду критики))

59009 А не проще и дешевле УЗО 10 мА с током 16...25А а после него АВ на любые токи, хоть 6А. В доме так и сделал- три УЗО 25А/30мА по фазам, после них набор АВ на разные токи- на розетки В16, кроме одной С20- духовка, освещение В10 В гараже освещения поменьше, там В6- везде СДЛ, розетки В16 Через ...

aleksey.RU писал(а):Qr Bbpost

Ivan_M писал(а):Qr Bbpost про этот

новый , его в каталогах нет еще, берите

Лучше этот, он эл-мех.
https://ekfgroup.com/catalog/products/d ... kf-proxima

59010 Я про то же. У EKF есть на 20А, но он электронный Вы про https://ekfgroup.com/search?q=DA32-20-30-pro , так он АС - только переменка и если системник ПК пробьет на корпус, то он не защитит Снимок.JPG про этот https://ekfgroup.com/catalog/products/differencialnyj-avtomat-avdt-63-20a-30ma-ar-ka...

59007 По хорошему, нужны автоматы 16-20А. Я про то же. У EKF есть на 20А, но он электронный. Я для кухонь делал так: ВВГ 3х4мм от щита до коробок, от коробок до розеток 3х2,5 Тоже подумал про 4кв.мм до коробки, а от нее 2.5кв. мм пустить. Или просто диф на 16А поставить. В комнатах все 3х1,5 и авто...

ПАВ писал(а):А у вас приоритет в токе перегрузки или в токе утечки? Если второе, то что думать?

Я к тому, что провод не будет испытывать лишнюю нагрузку? По току утечки понятно, а вот по нагрузке автомат может и не отработать и проводу конец.

Кстати, Дифференциальный автомат на розетки и на ванну на 25А не много под сечение кабеля в 2.5кв? Провод же до 20А максимум вроде держит.

58977 Понимаете, Ivan_M, те провода, что были в раньчее время, несколько отличны от нонешних. Как минимум, сечение далеко не то, что написано. Чернеют и часто/быстро, ну а шедевр для меня- проводники в многожилке, которые при снятии изоляции вьются, как кудряшки и пружинят, чего с медью в принципе ...

58973 Можно и запаять, проще будет Нужен только паяльник 100Вт и https://www.chipdip.ru/product/pos-61-tr-d-0.8mm-100g-katushka 58973 хотя я хотел гильзами обжать. А пресс есть? Пасатижами - колхоз и контакт не гарантирован https://voronezh.vseinstrumenti.ru/ruchnoy-instrument/press-kleschi/gidravl...

aleksey.RU писал(а):Qr Bbpost


Потом ПОС-61 с канифолью

Можно и запаять, проще будет, хотя я хотел гильзами обжать.

58965 Монтаж внутри щитка проводом ПуГВ пойдет? так и делают 58965 Т.к. проводка пойдет по потолку и потолок потом будет зашиваться гипсокартоном ну и ставте коробки прям на потолок 7lioi8al3w71m0e23ygka84bm61s1kls.jpg Вы что в них лазить собираетесь? Включите проверьте всю проводку и закрывайте по...

ПАВ писал(а):Qr Bbpost Если соединения будут спрятаны чем-то и/или труднодоступны, то таки пайка. Кстати, а что там с сечениями проводов по розеткам, освещению и т.п.

Тут все по стандарту. На свет - ВВГнг 3х1,5, на розетки ВВГнг - 3х2,5, на электроплиту - ВВГнг 3х6. По потолку в гофре пойдет, по стене в штробе.

58951 соединили китайскими клеммниками ни в коем случае , только опресовка или скрутка с опаиванием (припой ПОС с канифолью внутри) Да, Знаю. В нынешней квартире делал скрутку с пайкой. Еще пару вопросов: 1. Монтаж внутри щитка проводом ПуГВ пойдет? 2. Т.к. проводка пойдет по потолку и потолок пото...

58949 :rolf2: Я как переводчик. Ivan_M , ПАВ , имеет ввиду, если выбьет автомат света, то он один единственный, даже если розетки будут работать. Света не будет во всей квартире . Если Вам это не критично, забейте. Критично - разделите свет на два автомата P.S Перевожу с русского на русский :biggri...

Увидите, когда в темноте будете материться...Видел много типовых схем домов, квартир, везде как минимум два АВ на розетки и на освещение. Не думаю, что это разорительно- 2 дополнительных АВ. Извините, но я вас не понимаю. Розетки и освещение у меня изначально на разных автоматах. Почему при отключе...

Ivan_M , нее, ПАВ , имел ввиду, что всё освещение квартиры от одного автомата. По желанию, если планировка сложная, то можно разделить на два. Например: две комнаты и коридор с кухней Он же ясно написал про то что розетки и свет на одном автомате. Я уточнил может он про УЗО? Он же опять написал про...

58927 Я бы не сводил розетки комнат и освещение на один автомат- коротнуло что-то в одной, а бывает и часто, выключились все розетки? Аналогично и свет- и драйверы СДЛ постреливают, и ЛН... Розетки комнат и свет на разных автоматах у меня. Или вы про то, чтобы не висели вместе на одном УЗО? Я про т...

58939 gilzi-dlya-opressovki-provodov-vazhnie-momenti_4.jpg Жестким проводом не надо делать, а многожилку так - гильзами. Причем два провода тоже одной гильзой можно обжать - есть двойные :happy: nakonechniki-nshvi-4.jpg Да. Так и планировалось сделать многожилкой. Сечение какое достаточно будет? А ...

aleksey.RU писал(а):Qr Bbpost Шлейфы от автомата к автомату не делайте, лучше фазу и ноль пустить через https://ekfgroup.com/catalog/products/s ... kf-proxima

Тут полностью согласен. Как то из головы даже вылетело пустить через шину.
