zarp7 · Сообщение **zarp7** » 12 авг 2017, 02:38

Бьюсь над схемой подключения двух выключателей проходных двухкнопочных, никак не получается по схеме на выключателе собрать схему. Помогите пожалуйста. Две зоны освещения

elalex · Сообщение **elalex** » 12 авг 2017, 02:48

Сначала нарисуйте принципиальную схему, с маркировкой участков.

zarp7 · Сообщение **zarp7** » 12 авг 2017, 02:53

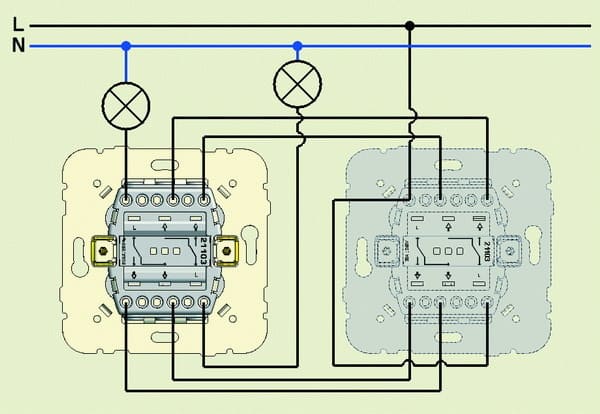

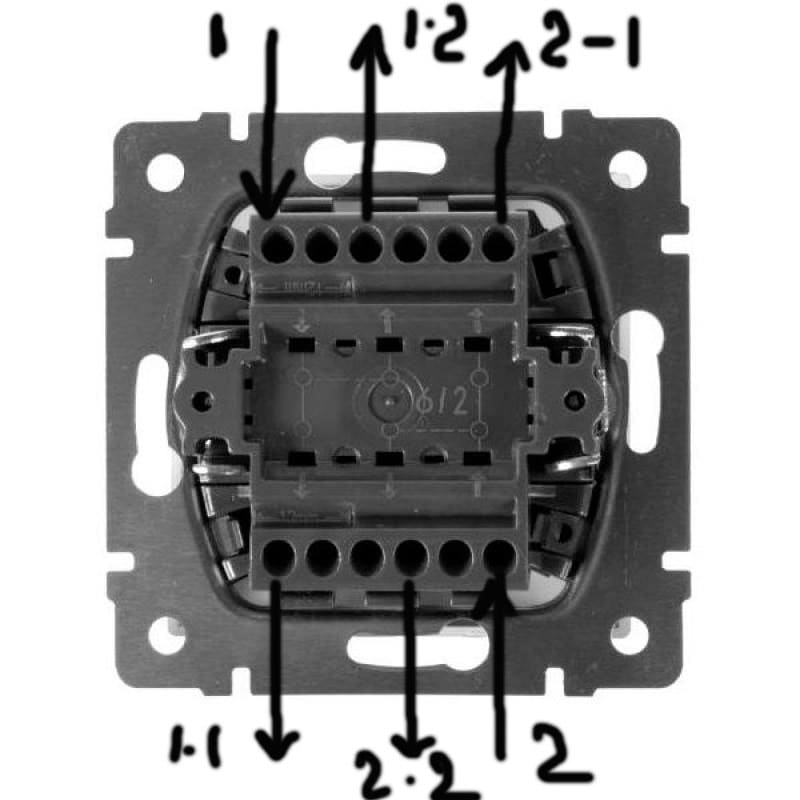

Честно сказать я, не знаю что за схема нужна.. Должно быть что то в этом духе

zarp7 · Сообщение **zarp7** » 12 авг 2017, 02:56

Я нигде не могу найти, такую схему подключения, как на этих выключателях

elalex · Сообщение **elalex** » 12 авг 2017, 03:11

1.Слегка посмотрите ГОСТ 2.702-2011 ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ
http://docs.cntd.ru/document/1200086241
Нарисуйте в условных обозначениях, как там.
2.Что такое зона освещения? Может, 2 группы ламп?

Восток

zarp7 писал(а):Источник цитаты Помогите пожалуйста

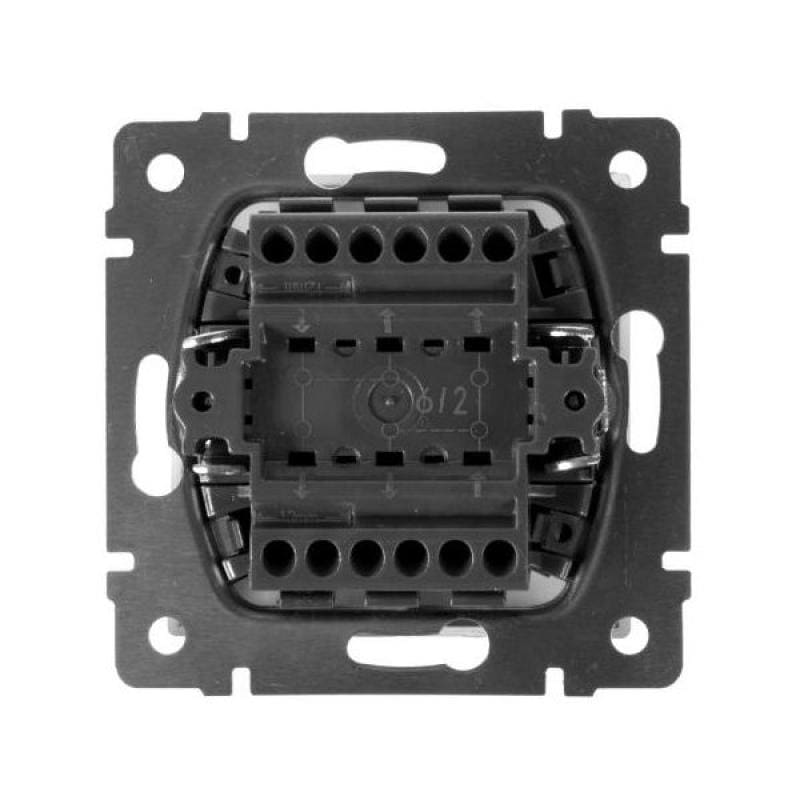

Это у вас двух клавишный проходной выключатель.
Такой выключатель можно использовать в схемах
1. Как проходной выключатель для разных зон, в которых вторые проходные выключатели стоят в разных местах.
2. Как проходной выключатель с трех мест, тогда в нем ставится перемычка.
На самом корпусе нарисована схема.
