Добрый день!
Я не являюсь профессионалом в энергетике и электромонтаже поэтому очень хотелось бы услышать мнение специалистов о том что сделано неверно и как это можно исправить.
Небольшой дом в СНТ, выелено 15 киловат. В дом заходит 3 фазы. Система заземления ТТ, сделан свой контур (один шестиметровый электрод от EKF).

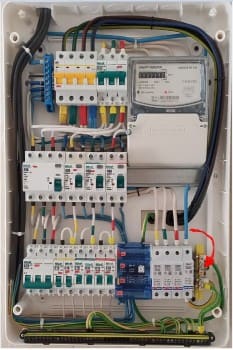

во вложении представлена однолинейная схема и фото щита.


Да, только не пишите про СИП. Я знаю что его нельзя заводить в дом и нужно оконечивать специальными гильзами. Его планируется заменить на медь и сделать соединение на фасаде с помощью прокалывающих зажимов.
Меня беспокоит то как подключены ОИН-1 (энергомера), кажется что это неправильно.
Может имеет смысл перекинуть нулевой провод с ОИНа на шину заземления как на рисунке ниже?


Вроде как и ОИНы будут подключенны по инструкции производителя и система заземления станет TN-C-S.

raketckii писал(а):Источник цитаты ... Вроде как и ОИНы будут подключенны по инструкции производителя и система заземления станет TN-C-S.

Мда ...ужжж ...Вы считаете, что, что-то поняли в ихней инструкции ... и даже считаете, что подключили правильно"
Почему Вас не заинтересовал такой вопрос ... Почему, такая, вроде бы серьезная шарага от электрики ... не сумела нарисовать схему подключения, своих, впариваемых народу ОИН_ов?
Имхо ... потому, что когда у Вас сгорит ... у них будет отмазка, что Вы сделали не по инструкции ...
А сгореть может ... в любую грозу ... и при правильной схеме ... по инструкции ... но виноваты будете Вы.

Как-то у Вас название темы ... не соответствует содержанию поста.
Вообще-то фиг с ним с содержанием ... все равно схема собрана с большими ошибками ...

Мне как раз и кажется что подключено не верно.
Как я понял у этой компании вообще не предусмотренно включение ОИНов в систему ТТ.
Поэтому и возник вопрос о том что бы с минимальными изменениями в щите перейти на TN-C-S это основной вопрос и поэтому и название темы такое
Но давайте абстрагируемся от Энергомеры с их продукцией. Предположим что это будет DeKraft


Поэтому вопрос остается прежним - имеет смысл перекинуть нулевой провод с ОИНа на шину заземления?

все равно схема собрана с большими ошибками ...

Был бы очень благодарен если бы вы указали на них

Тема очень сложная, писанины, если обсуждать все вопросы будет очень много ... давайте сначала почитайте хотя бы несколько страниц, на эту тему, на другом ресурсе. Скорее всего, Вы с первых тамошних постов сами поймете, что мне не нравится.
https://www.forumhouse.ru/threads/478692/
Молниезащита - это комплексное мероприятие ... то, что требуют от собственников в ПУЭ, должно выполняться после мероприятий выполненных сетевой организацией ... а у них, чаще всего, в этом вопросе даже "муха не сидела".
Вот честная схема от ИЕК_а ... с такой схемой я бы согласился ... ОПС - это те же ОИН_ы.

raketckii писал(а):Источник цитаты Поэтому вопрос остается прежним - имеет смысл перекинуть нулевой провод с ОИНа на шину заземления?

Нулевой провод запрещено соединять с защитными проводами.

Я полностью согласен с тем что молниезащита это комплексное мероприятие и защита строится по принципу многоуровневости, но что есть, то есть.
Есть требование и есть уже выполненный монтаж... Как быть? Отключить PE проводник с нижних клемм ОИНов и пусть будет как будет?

все равно схема собрана с большими ошибками ...

Это утверждение касалось только молниезащиты? Или есть еще какие то большие ошибки?

Нулевой провод запрещено соединять с защитными проводами.

Вот здесь мне вообще не понятно. Какое именно требование запрещает такое соединение?
Да запрещено, но вопрос - где именно запрещено, в какой части электроустановки?
По сути я предлагаю сделать разделение PEN на вводе на отдельной шине ГЗШ от которой пойдет PE на свою собственную шину. К ГЗШ так же подключен повторный заземлитель. Разве TN-C-S не так делается?

В основном, мои притензии именно по молниезащите ... их надо убрать подальше ...желательно на улицу и подальше от дома. Это ведь натуральная мина замедленного действия!
Толку почти никакого, а проблем может преподнести столько, что не расхлебаетесь.
Если, всё же будете собирать, то советую среднюю часть от ИЕК_овской схемы ...с четырьмя УЗИПами.
Если будет отдельный щиток, в районе опоры, то отпадает проблема и "деления" и желания "соединять" N с PE. :)
Вы так и не поняли, что Вы предлагали подключить к ГЗШ "нуль" который прошел коммутацию ...такой провод не имеет права называться PENом.

По поводу вопроса, в названии темы ... Вы когда-то выбрали систему ТТ, как понимаю, были веские причины, коли отказались от рекомендуемой всеми ГОСТами и ПУЭ, TN-C-S.
Не зная всего этого ... давать какой либо совет, будет большой глупостью, с нашей стороны .

По поводу вопроса, в названии темы ... Вы когда-то выбрали систему ТТ, как понимаю, были веские причины, коли отказались от рекомендуемой всеми ГОСТами и ПУЭ, TN-C-S.
Не зная всего этого ... давать какой либо совет, будет большой глупостью, с нашей стороны .

Когда строился дом сети по поселку были старые, 70-х годов. Поэтому изначально была выбрана ТТ. Недавно провели модернизацию с заменой опор и проводов на СИП и как бы получается, что сейчас ТТ уже не так актуальна.
Спасибо за ответы.
В принципе я понял что самым простым вариантом сейчас будет оставить ТТ, а у ОИНов скинуть с нижних клемм гребенку.
