Модульное заземление

[atcigor]

Добрый день!
Вопрос. Регламентируется ли длина PE-проводника при устройстве модульно-штыревого заземления?

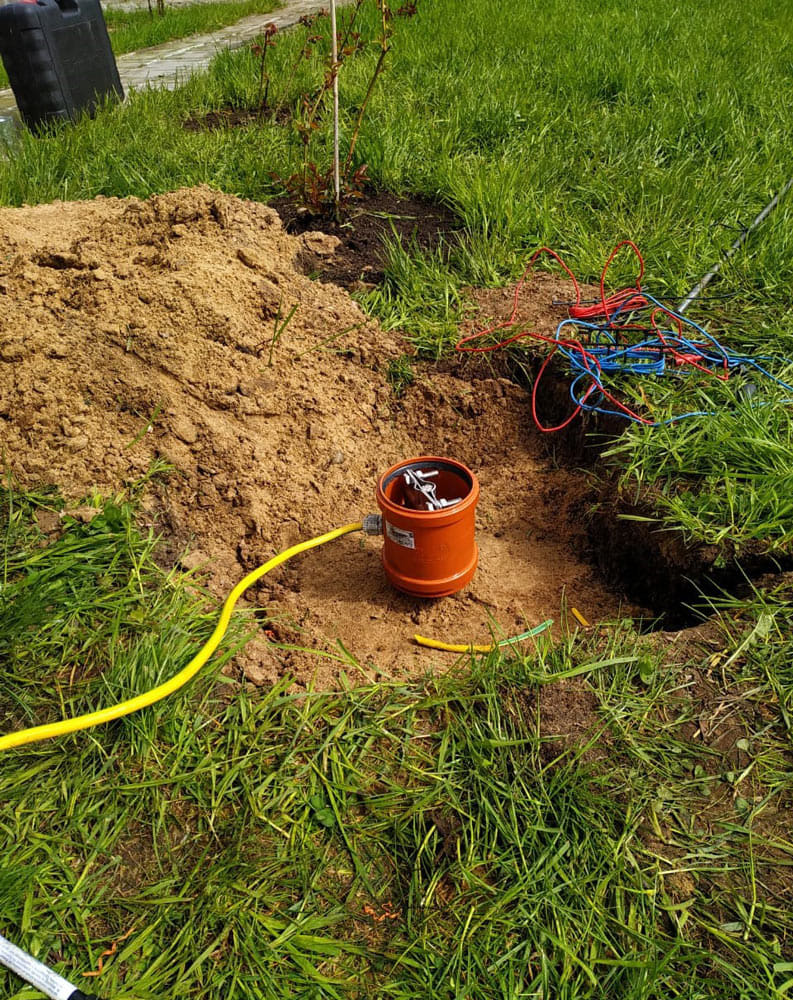

вот этот жёлто-зелёный провод на картинках. (картинки из интернета в свободном доступе )
В моём случае этот провод длиной почти 8 метров до щита. Это много?

[atcigor]

Вот теперь всё понятно. спасибо экспертам за ответы. Сарказм.
Ответ нашёл самостоятельно (кто ищет - тот находит). Спецы из электролаборатории сказали, что длина защитного PE-проводника не регламентируется. Главное - соблюсти сечение - не менее 10 мм² (лучше шышнадцать) для меди! Ну, и, в зависимости от обстоятельств, применяют металлическую полосу 40х4 мм или пруток (кругляк) ∅ 14 мм. Защитный проводник следует защитить от повреждения, заключив его в прочный кабель-канал/короб и т.п.
Да. Единственный документ, регламентирующий длину гибкого заземляющего проводника, это - «Нормы и правила проектирования заземляющих устройств объектов магистральных нефтепроводов и нефтепродуктопроводов организаций системы ОАО «АК «Транснефть» РД-91.020.00-КТН-259-10 пункт 7.1.49: «Для обеспечения надёжности сети заземления заземляющий проводник магистрали заземления (ответвления от магистрали заземления) должен быть выполнен стальной оцинкованной полосой и подведён максимально близко к заземляемому оборудованию. Длина гибких заземляющих проводников из меди между магистралью заземления и заземляемым оборудованием должна быть минимальной (не более 0,8 м). Допускается применение гибких проводников большей длины при условии прокладки их в кабельных лотках или коробах. Допускается непосредственное присоединение к крупногабаритному оборудованию, трубопроводам заземляющих проводников из стальной полосы».

[sibarit]

Ох уж эти доморощенные пиарщики с их топорными методами...

[atcigor]

Источник цитаты Ох уж эти доморощенные пиарщики с их топорными методами...

Спасибо за ответ. Я не доморощенный пиарщик, я - дилетант в электротехнике, поэтому решил задать вопрос экспертам. Вот вы, "эксперт", и ответили. Теперь всё ясно и понятно.
з.ы. Извините меня за то, что потревожил вашу ранимую электротехническую душу своим бестолковым недостойным вопросом.

[sotmail]

Вот теперь всё понятно. спасибо экспертам за ответы. Сарказм.
Ответ нашёл самостоятельно (кто ищет - тот находит). Спецы из электролаборатории сказали, что длина защитного PE-проводника не регламентируется. Главное - соблюсти сечение - не менее 10 мм² (лучше шышнадцать) для меди! Ну, и, в зависимости от обстоятельств, применяют металлическую полосу 40х4 мм или пруток (кругляк) ∅ 14 мм. Защитный проводник следует защитить от повреждения, заключив его в прочный кабель-канал/короб и т.п.
Да. Единственный документ, регламентирующий длину гибкого заземляющего проводника, это - «Нормы и правила проектирования заземляющих устройств объектов магистральных нефтепроводов и нефтепродуктопроводов организаций системы ОАО «АК «Транснефть» РД-91.020.00-КТН-259-10 пункт 7.1.49: «Для обеспечения надёжности сети заземления заземляющий проводник магистрали заземления (ответвления от магистрали заземления) должен быть выполнен стальной оцинкованной полосой и подведён максимально близко к заземляемому оборудованию. Длина гибких заземляющих проводников из меди между магистралью заземления и заземляемым оборудованием должна быть минимальной (не более 0,8 м). Допускается применение гибких проводников большей длины при условии прокладки их в кабельных лотках или коробах. Допускается непосредственное присоединение к крупногабаритному оборудованию, трубопроводам заземляющих проводников из стальной полосы».

предположу что 0,8 м - это проводник системы уравнивания потенциалов (СУП и ДСУП), а у вас немного другое: заземляющий проводник
требований по длине нет, есть по сечению и материалу.
ПУЭ 1.7.113-1.7.118

[atcigor]

Источник цитатыпредположу что 0,8 м - это проводник системы уравнивания потенциалов (СУП и ДСУП), а у вас немного другое: заземляющий проводник требований по длине нет, есть по сечению и материалу. ПУЭ 1.7.113-1.7.118

Спасибо!
