40616 Да УЗО отключается только при подсоединение земли к корпусу. Согласно Вашим рисункам - не должно было отключаться ... скорее всего не нарисовали еще одну связь со всей схемой. Например ... корпус имеет контакт с землей. В том то и дело ,что нет связи с землей, первое испытание было даже без в...

40632 Paul1978 : 1.Сложновата схема, как для дома под снос. 2.Измерения петель добавят информации, но уже сейчас видны ошибки: - автоматов С быть не должно, только В - на освещение автоматы не более В6. 3.Ставить сейчас имеет смысл то, что наверняка пригодится в новом доме. Согласен со всеми Вашими...

40616 Да УЗО отключается только при подсоединение земли к корпусу. Согласно Вашим рисункам - не должно было отключаться ... скорее всего не нарисовали еще одну связь со всей схемой. Например ... корпус имеет контакт с землей. В том то и дело ,что нет связи с землей, первое испытание было даже без в...

40616 Да УЗО отключается только при подсоединение земли к корпусу. Согласно Вашим рисункам - не должно было отключаться ... скорее всего не нарисовали еще одну связь со всей схемой. Например ... корпус имеет контакт с землей. В том то и дело ,что нет связи с землей, первое испытание было даже без в...

40619 1.Новая тема (если будет) должна быть не только про щит, а про весь дом. 2.Особого смысла создавать новую тему нет, можно продолжать и тут. Администрации не нравится многотемье, могут темы перемешать и объединить - тогда хрен разберетесь, что к чему. 3.С местами и методикой измерения петель и...

А вообще по щиту, имеет право на существование?
Про ТЭНы отпишусь на праздниках, что и как.

40606 ... схему, по памяти рисовал ... Если расположить оба рисунка рядом ( предполагая, что они верно нарисованы ) ... 2.JPG УЗО не должно было отключаться, даже при наличии пробитых тэнов! :mocking1: Да УЗО отключается только при подсоединение земли к корпусу. [quote="elalex"]про щит со...

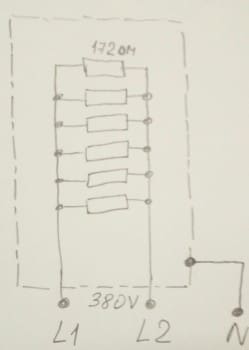

Прошу прощения за схему, по памяти рисовал и от руки

40581 Вот схема как сейчас ... Ваша схема 2.JPG не только некорректная, но и не дает полную инфу. :pardon: Ответьте на вопросы: 1. Если имеется автомат на 20А ... зачем решили использовать УЗО, незнаючи как оно работает и как его надо подключать? 2. Зачем к " другим группам потребителей "...

40507 Дело в том , что при подключение заземления на корпус нагревателя, узо срабатывает,а если к корпусу подключить ноль,то все работает нормально , почему? Система заземления ТТ. Заранее спасибо за ответы. А вы не пробовали отсоединить нагреватели от фаз, а далее сделать все как вы делали раньше....

Точнее со столба конечно TN-C, но оно не делится и у ЩР свой контур ЗУ .Шины ЗУ и PEN без перемычки.

40587 Да. Сначала обведите РЕ снаружи УЗО. И вообще, различаете РЕ, N и РЕN? Знаете, что РЕN нельзя рвать аппаратами? Знаете, что на всякий случай 4-полюсные УЗО в 3-фазных 4-проводных сетях запрещены? - это для тех, кто после УЗО вздумает сделать систему TN-C, как у вас. Прошу прощения,писал с тел...

elalex писал(а):Qr Bbpost Paul1978, утечка на корпус есть, а УЗО срабатывать не должно - неправильная схема.

Вы имели ввиду, про не правильную схему,то что узо не должно сработать от заземления при нормальном режиме работы ,а срабатывает именно из-за утечки?

TOPMO3 писал(а):Qr Bbpost Paul1978, вот скачайте (с моего яндекс_диска) документ по Вашему нагревателю. https://yadi.sk/i/cSUVV7Rd3QaMsK
Пригодится при востановлении.

Спасибо за схему

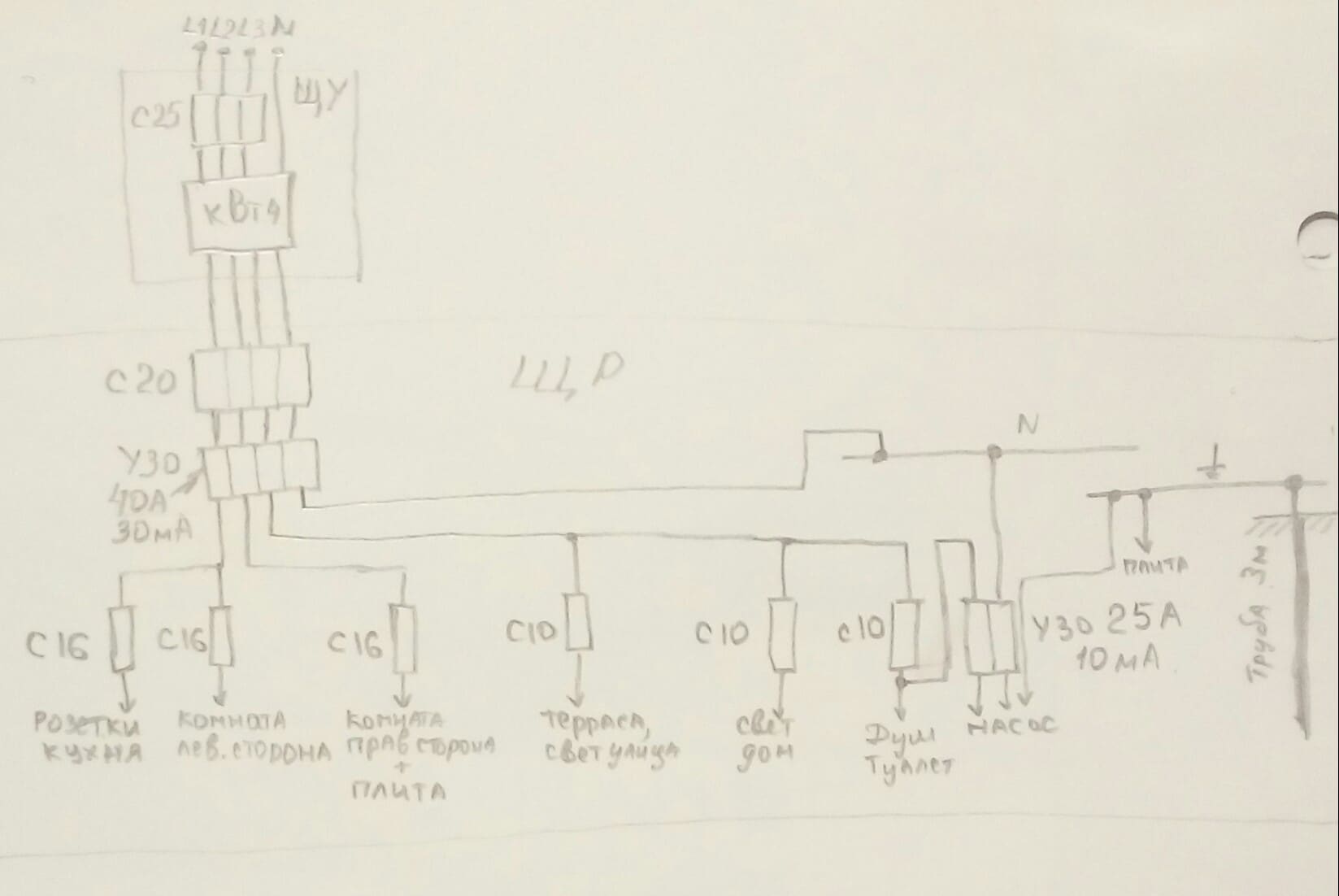

Вот схема как сейчас

Всем спасибо за ответы, но все же не уловил смысла отключения узо при заземлении корпуса и нормальной работе при подключении к корпусу нуля, ведь если существует утечка на корпус, узо ведь должно сработать?

К сожелению нет

ПАВ писал(а):Qr Bbpost Вопрос- вы ТЭНы проверяли на утеку по корпусу? Для многих это частое явление, причем, у горячих больше.

Пока еще нет, сейчас я в городе, на праздники только получится поехать к месту дислокации агрегата. Думаю путем поочередного отключения тенов из схемы проверить.

40527 и это не котел, Это схемы канальных воздушных воздухоподогревателей Да ,это канальный возд.подогр. от приоочно вытяжного агрегата выпуска 1998 ,могу ошибаться,но кажется где-проскакивала бирка с мощность 5 кВт, или 7.5 кВт .Мощность тена неизвестна,известно только сопротивление в 172 ом. Мощн...
